采购须知：本文中所有文字、数据、图片均只适用于参考，Z45X弹性座封闸阀性能参数、结构尺寸参数、价格等详情，请电话联系我们，服务热线：13801717745 立即咨询标准规范：
设计制造标准：CJ/T 216-2005、JB/T6376-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
NO | 零件名称 | 材质 |
1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
2 | 闸板 | 球墨铁铁外覆三元乙丙或丁腈橡胶 |
3 | 内六角螺栓 | 碳化处理 |
4 | 密封圈 | 丁腈橡胶、三元乙丙 |
5 | 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
6 | 阀杆 | 不锈钢 |
7 | “O”形密封圈 | 丁睛橡胶、三元乙丙 |
8 | 止推轴承 | 锡青钢 |
9 | 螺栓 | 不锈钢 |
10 | 压盖 | 球墨铸铁、铸钢 |
11 | 防尘罩 | 丁腈橡胶 |
12 | 手轮（传动帽） | 铸铁 |

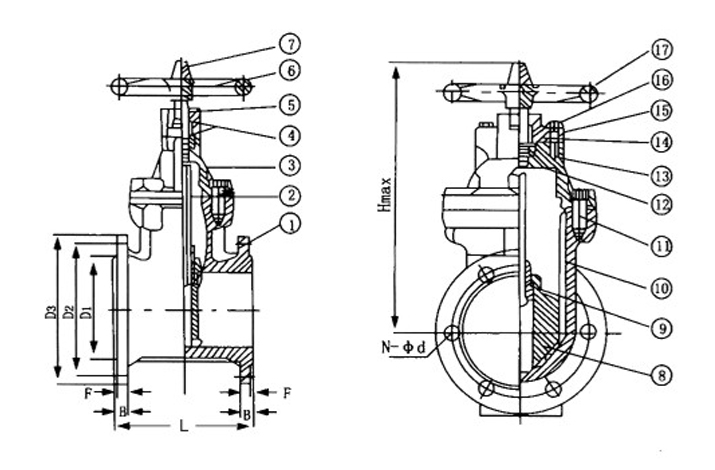

弹性座封弹性座封闸阀外形连接尺寸及重量：
产品代号 | 公称通径 | L | D1 | D2 | D3 | Hmax | B | F | N-φd | 螺栓 | ||||
1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | |||||||
RVC(H)X-005 | 50 | 178 | 99 | 125 | 165 | 340 | 19 | 3 | 4-19 | M16 | ||||
RVC(H)X-0065 | 65 | 190 | 118 | 145 | 185 | 370 | 19 | 3 | 4-19 | M16 | ||||
RVC(H)X-0080 | 80 | 203 | 132 | 160 | 200 | 410 | 19 | 3 | 8-19 | M16 | ||||
RVC(H)X-0100 | 100 | 229 | 156 | 180 | 220 | 450 | 19 | 3 | 8-19 | M16 | ||||
RVC(H)X-0125 | 125 | 254 | 184 | 210 | 250 | 480 | 19 | 3 | 8-19 | M16 | ||||
RVC(H)X-0150 | 150 | 267 | 211 | 240 | 285 | 550 | 19 | 3 | 8-23 | M20 | ||||
RVC(H)X-0200 | 200 | 292 | 266 | 295 | 340 | 630 | 20 | 3 | 8-23 | 12-23 | M20 | |||
RVC(H)X-0250 | 250 | 330 | 319 | 350 | 355 | 405 | 750 | 22 | 3 | 12-23 | 12-28 | M20 | M24 | |
RVC(H)X-0300 | 300 | 356 | 370 | 400 | 410 | 460 | 820 | 24.5 | 4 | 12-23 | 12-28 | M20 | M24 | |
RVC(H)X-0350 | 350 | 381 | 429 | 160 | 470 | 520 | 980 | 26.5 | 4 | 16-23 | 16-28 | M20 | M24 | |
RVC(H)X-0400 | 400 | 406 | 480 | 515 | 525 | 58 | 1010 | 28 | 4 | 16-28 | 16-31 | M24 | M27 | |
RVC(H)X-0450 | 450 | 432 | 530 | 565 | 585 | 640 | 1270 | 30 | 4 | 20-28 | 20-31 | M24 | M27 | |
RVC(H)X-0500 | 500 | 457 | 585 | 620 | 650 | 715 | 1270 | 31.5 | 4 | 20-28 | 20-34 | M24 | M30 | |
RVC(H)X-0600 | 600 | 508 | 685 | 725 | 770 | 810 | 840 | 1390 | 36 | 5 | 20-31 | 20-37 | M27 | M33 |
